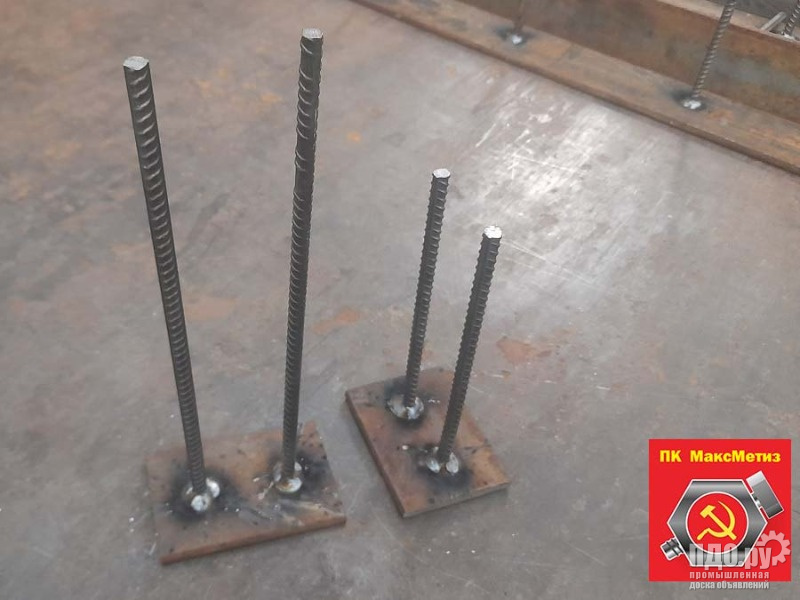

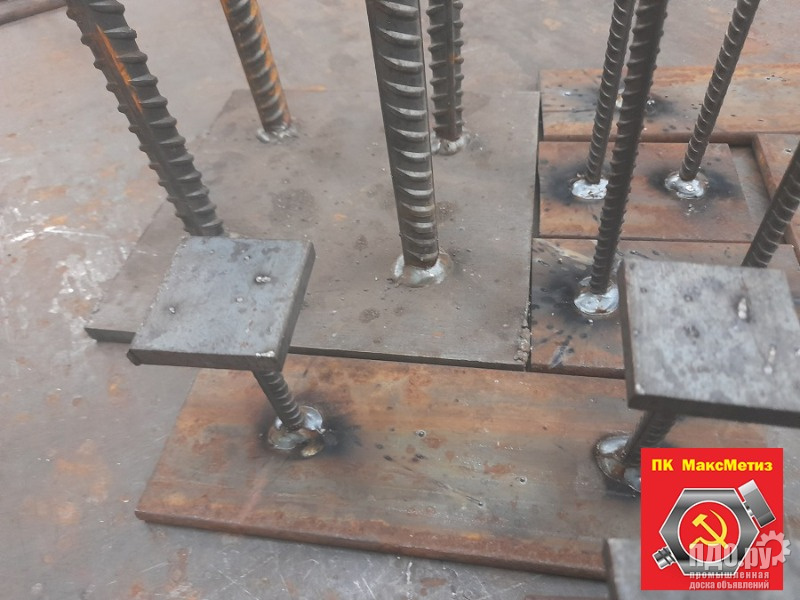

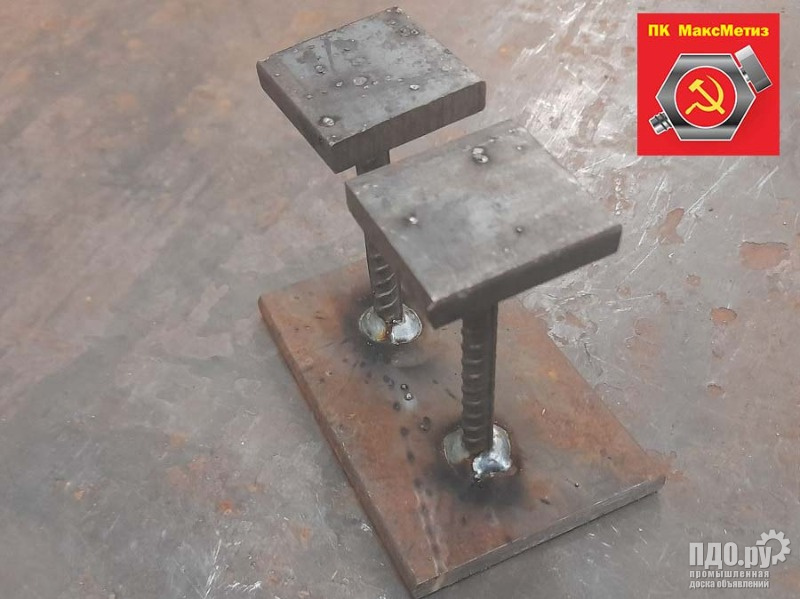

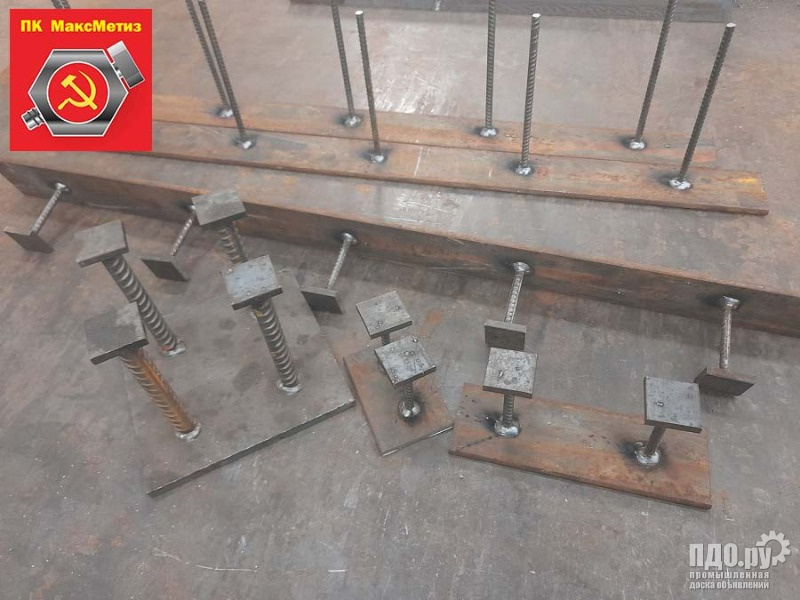

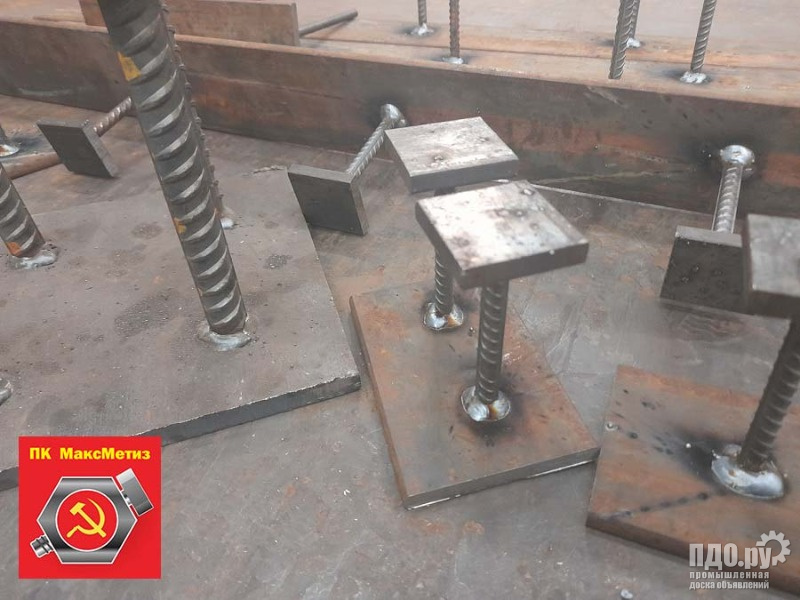

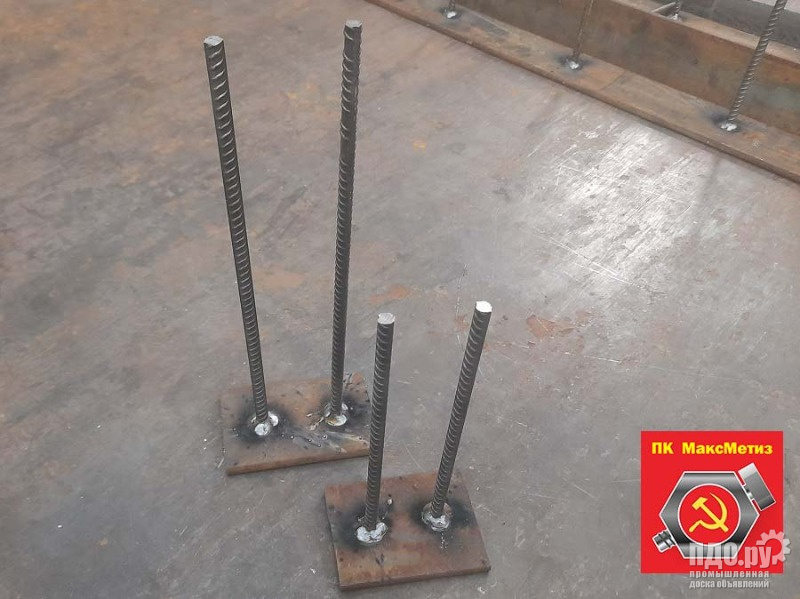

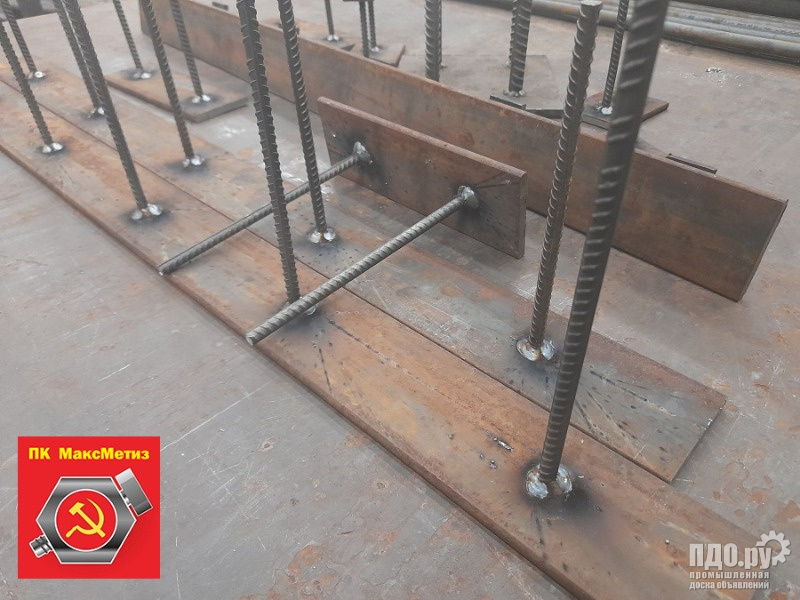

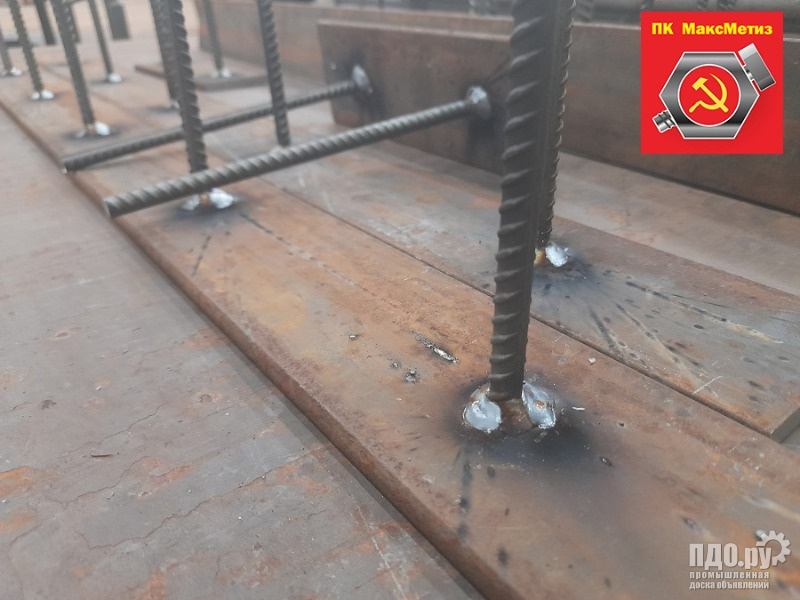

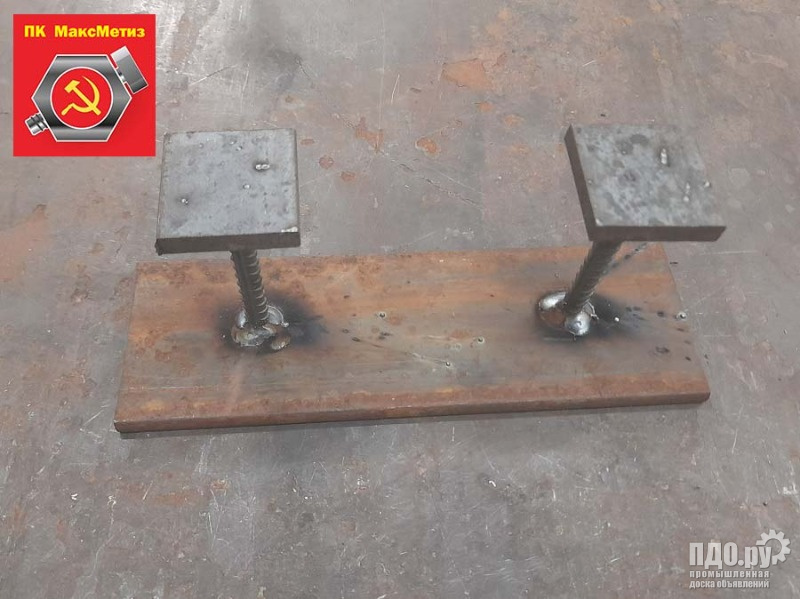

Закладные изделия МН101-1 Серия 1.400-15

Серия 1.400–15 — это унифицированные закладные изделия железобетонных конструкций, предназначенные для крепления технологических коммуникаций и устройств. Серия состоит из двух выпусков:
1. Выпуск 0 — материалы для проектирования. Содержит общие сведения, требования к материалам, условия эксплуатации и другие данные, необходимые для проектирования конструкций с использованием закладных изделий.

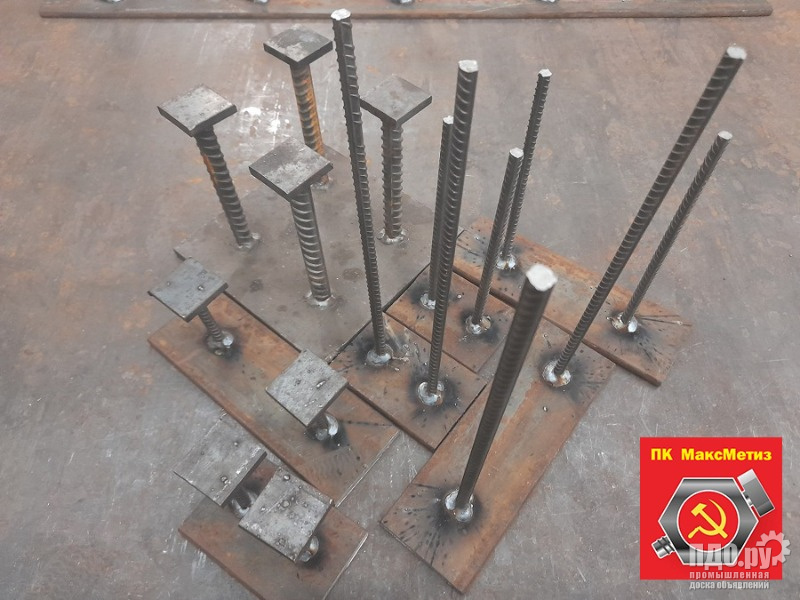

2. Выпуск 1 — рабочие чертежи. Включает чертежи закладных изделий групп 1–8, а также чертежи составных элементов: анкерных стержней (гнутых и прямых), пластин, труб, швеллеров и уголков.
Основные характеристики
Закладные изделия разработаны для нормальных условий эксплуатации:
• расчётная температура эксплуатации конструкции — не ниже −30 °C;
• закладные изделия воспринимают только статические нагрузки.
Материалы:
• пластины и элементы профильного проката изготовлены из стали марки ВСт3кл2 или БСт3кл2 (для конструктивных изделий);
• анкерные стержни — из стали класса А-III марки 25Г2С; возможно также применение стали марки 35ГС.
Дополнительные требования при заказе
При заказе закладных изделий необходимо указать следующие дополнительные данные:
• тип антикоррозийного покрытия и его состав;
• марка стали для составных элементов закладного изделия
